Vaporizer pembakaran terendam

Saya Keuntungan

Sebagai peralatan penguapan yang kritis untuk terminal LNG, peredam pembakaran terendam (SCV) terutama berfungsi sebagai pencukuran puncak, sumber gas tambahan dan siaga untuk penggunaan darurat. Ini ditampilkan oleh:

1) efisiensi termal tinggi hingga 99% dan penghematan energi tinggi;

2) kapasitas penguapan tinggi dan 10% ~ 100% dapat disesuaikan, dengan cepat bereaksi terhadap perubahan beban mendadak;

3) suhu pengoperasian rendaman air yang rendah (hanya 30 ℃) dan turbulensi kuat dalam penangas air, yang menghasilkan koefisien perpindahan panas di luar tabung pemindahan panas bundel hingga 5800 ~ 8000W / (m2 · K) dan start-up yang cepat ;

4) desain kompak dan tapak kecil;

5) tidak beku di sisi air;

6) air disemprot untuk mengurangi emisi NO _X

II Prinsip kerja

Gas bahan bakar dan udara pembakaran dicampur sesuai dengan perbandingan yang ditentukan terbakar seluruhnya di ruang bakar. Gas asap panas disemprotkan dari ujung bawah bundel tabung transfer panas melalui port kecil pada distributor gas buang yang terendam dalam tangki air. Bundel tabung transfer panas dipisahkan dari tangki air di sekitarnya melalui piringan bendung. Dengan cara ini, turbulensi di ruang terbatas meningkatkan transfer panas antara gas buang, tangki air dan bundel tabung penukar panas. LNG pada aliran tekanan tinggi di dari bundel tabung transfer panas dan diubah menjadi gas alam gas tekanan tinggi melalui transfer panas superkritis sebelum dikirim ke jaringan bahan bakar gas. Lihat sketsa prinsip kerja di bawah ini.

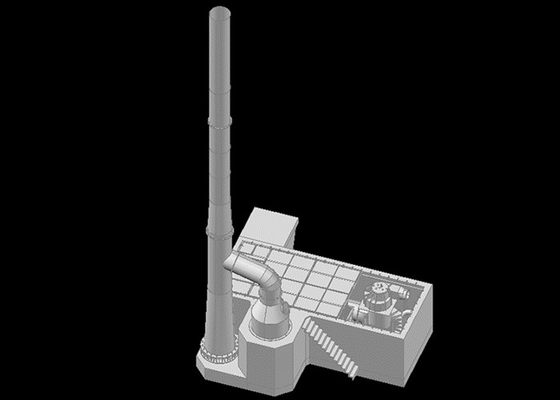

Gambar. 1 Sketsa prinsip kerja alat penguap SCV

III Komponen & parameter

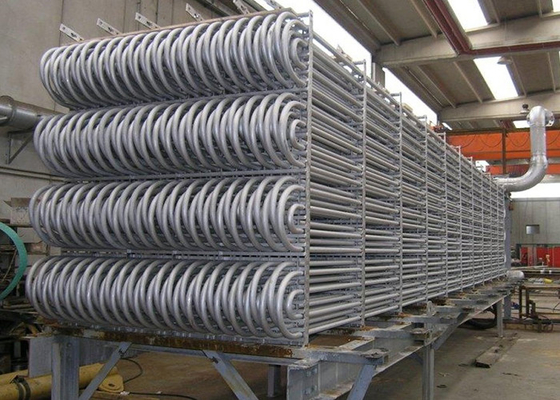

Paket vaporizer SCV terutama terdiri dari combustor terendam, bundel tabung transfer panas dan sistem tambahan seperti blower udara, pompa air pendingin, perangkat pengolahan air, sistem larutan alkali dan sistem kendali NO _X.

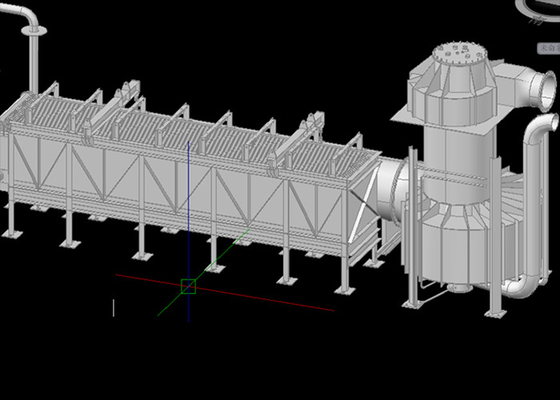

Gbr. 2 Vaporizer SCV

Aplikasi IV

Paket SCV untuk terminal LNG PetroChina Jiangsu fase II (2014)

Kapasitas: 200 t / jam

Tingkat pengapian yang berhasil: 100%

Emisi: NOx ＜ 50ppm, CO ＜ 50ppm
